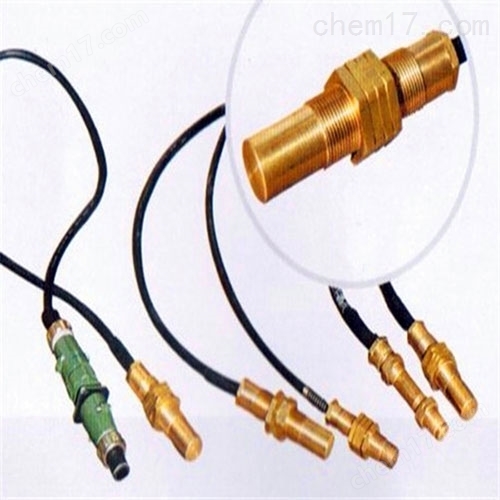

GH-CX25/磁性接近開關220V加磁鐵觸頭
特點
無需待機電源，氣密性好，使用壽命長
多個磁場靈敏度范圍，可配套磁鐵觸發器
客戶可自定義外殼顏色、出線方向、線材、端子等
各種開關觸頭的選型：
在一般的工業場所，通常都選用渦流式接近開關和電容式接近開關。因?yàn)檫@兩種接近開關對環境的要求條件較低。當被測對象是導電物體或可以固定在一塊金屬物上的物體時，一般都選用渦流式接近開關 J，因?yàn)樗捻憫?yīng)頻率高、抗環境干擾性能好、應用范圍廣、價格較低。若所測對象是非金屬（或金屬）、液位高度、粉狀物高度、塑料、煙草等。則應選用電容式接近開關。這種開關的響應頻率低，但穩定性好。安裝時應考慮環境因素的影響。若被測物為導磁材料或者為了區別和它在一同運動的物體而把磁鋼埋在被測物體內時，應選用霍爾接近開關，它的價格低。在環境條件比較好、無粉塵污染的場合，可采用光電接近開關。光電接近開關工作時對被測對象幾乎無任何影。因此，在要求較高的傳真機上，在煙草機械上都被廣泛地使用。，自動門通常使用熱釋電接近開關、超聲波接近開關、微波接近開關。有時為了提高識別的可靠性，上述幾種接近開關往往被復合使用。無論選用哪種接近開關，都應注意對工作220V磁鐵開關觸頭GH-CX25/磁性開關是非接觸式磁敏接近開關，它是由磁傳感器、電子電路及輸出開關所組成的，當磁性檢測體的永磁鐵進入磁敏傳感器的敏感區域，靠磁場作用，開關動作，輸出開關信號，此信號反映了檢測體的位置和運動方向，此信號可以作為控制系統的行程位置信號。采用了容錯熱備份和高抗擾技術，因此取得了較高的技術指標和性能，適用于具有相對固定提升容器的礦井。
磁鐵開關觸頭GH-CX25 220V簡稱磁性開關是由開關觸頭和磁鐵兩部分構成用于檢測固定在被測物體上的永磁體，感知位置接近情況。當被測永磁體或物體接近到開啟要求距離（可定），輸出開關信號或者指示燈亮，由于采用非接觸式檢測，具有高速、長壽，高可靠性；在潮濕腐蝕性環境中，或有可燃（爆）中，都能穩定工作的特征.
構成防爆磁接近開關是由磁體和開關觸頭兩個部分構成。磁體分為電磁體和永磁體兩種，根據控制的需要進行選擇。開關觸頭又分為常開接點，常閉接點及轉控接點三種形式，也是根據實際需要進行選擇。磁體和觸頭要裝在同一個軸線上，且二者間的距離在工作距離之內。在開關觸頭的周圍，不能有強磁場，以免造成影響。電磁體需要用直流電24V供電，開關觸頭的兩根引線要串接電源和負載，且不可只接電源而造成短接燒毀觸點。
主要技術指標
(1) 接點工作電壓：DC 24V（我公司別有交直流240V高電壓、大電流產品）
(2) 接點工作電流：≤0.4A
(3) 控制距離：≤100mm
(4) 感應元件尺寸：φ20mm×95mm
(5) IP防護等：IP68(防塵、防水，防爆、防震、防拉脫，可以潛水工作）。
注1：防震-傳感器內部采用環氧樹脂封裝，不懼怕劇烈震動。
注2：防拉脫-出線端采用防水接頭不僅防水，而且可以防止導線受到意外較大拉力而不拉傷內部芯片。
磁鐵開關觸頭GH-CX25它是利用電磁工作原理，用的工藝制成的，是一種位置傳感器。它能通過傳感器與物體之間的位置關系變化，將非電量或電磁量轉化為所希望的電信號 ，從而達到控制或測量的目的。磁性接近開關能以細小的開關體 積達到的檢測距離。它能檢測磁性物體（一般為永磁鐵），然后產生觸發開關信號輸出。 由于磁場能通過很多非磁性物，所以此觸發過程并不一定需要把目標物體直接靠近磁性接近開關的感應面，而是通過磁性導體（如鐵）把磁場傳送至遠距離，例如，信號能夠通過高溫的地方傳送到磁性接近開關而產生觸發動作號。
電壓、負載電流、響應頻率、檢測距離等各項指標的要求。
GH-CX25/磁性接近開關220V加磁鐵觸頭
1. 動作距離：120mm
2. 通斷差：30mm以內
3. 響應時間：小于10ms
4. 振動頻率：20G 10-1000HZ
5. 勵磁電壓：DC24V±2V
6. 勵磁電流：0.6A
7. 環境濕度：-55℃—+125℃
8. 接點容量：80VA
防爆磁性接近開關顧名思義，就是通過磁鐵來感應的開關。磁性開關是用來檢測氣缸活塞位置的、即檢測活塞運動行程的，它可以分為接點型 和無接點型兩種。礦用接近開關主要用于運動物體wei置檢測,此開關屬于記憶型接近開關。當磁體從一個方向通過礦用接近開關時，輸出觸點 閉合并保持,從另一個方向再次通過接近開關輸出觸點斷開并保持。具有無碰撞、抗干擾能力強等特點。礦用澆封型磁性接近開關主要用于運 動物體位置檢測，當運動物體上的磁鋼通過時，接近開關輸出觸點閉合，離開時觸點斷開。被廣泛應用于煤礦、化工、石油等有爆炸性危險的 場所，是現代自動控制系統中的理想傳感器。感應磁性開關是一種通過磁場信號來控制的線路開關器件，也叫磁控開關。常用的感應磁性開關 有單觸點和雙觸點兩種。
采用磁感應原理，具有無碰撞、抗干擾能力強等特點。主要用于運動物tiwei置檢測,當運動物體上的磁鋼通過時,接近開關輸出觸點閉合，離 開時觸點斷開。它被廣泛應用于煤礦、化工、石油等有危險的場所，是現代自動控制系統中的理想傳感器。
防爆磁性接近開關產品的特點
1、作用距離：a.電磁鐵作用距離120mm；b.永磁鐵作用距離150mm。
2、帶負載能力強：可直接帶3A負載，而無需加中間繼電器過渡?？煽俊⒎奖?。
3、靈敏度高，反應速度快：響應時間小于2.5ms。
4、能在極惡劣環境工作
5、可靠：只要在開關附近無強磁場，同時按產品技術說明書要求安裝，就能確保開關50 萬次沒有誤動作，可靠性百分100。
6、磁接近開關的工作特點：是靠磁感應動作的非接觸開關，從根本上解決了因接觸而產生誤動作的問題。
7、應用范圍廣：主要應用于焦?fàn)t設備、翻車機設備鋼鐵設備。
防爆磁性接近開關使用方法
防爆磁性接近開關產品說明
1、構成磁接近開關是由磁體和開關觸頭兩個部分構成。磁體分為電磁體和永磁體兩種，根據控制的需要進行選擇。開關觸頭又分為常開接點 ，常閉接點及轉控接點三種形式，也是根據實際需要進行選擇。磁體和觸頭要裝在同一個軸線上，且二者間的距離在工作距離之內。在開關觸 頭的周圍，不能有強磁場，以免造成影響。電磁體需要用直流電24V供電，開關觸頭的兩根引線要串接電源和負載，且不可只接電源而造成短 接燒毀觸點。接線應盡量短，盡可能遠離其它配線
2、功能非記憶型磁接近開關，為非接觸的，具有通，斷或轉換功能，以便實現對位，限位和各種控制目的。
防爆磁性接近開關安裝位置
磁性開關可以安裝在行程末端，也可以安裝在行程中間的任意位置上。
對于要將磁性開關安裝在行程中間的情況（例如要使活塞在行程中途的某一位置停止），開關的安裝位置可按照如下方法確定。在活塞應停止 位置使活塞固定，讓磁性開關在活塞的上方左右移動，找出開關開始吸合時的位置，則左右吸合位置的中間位置便是開關的*高靈敏度位置。 磁性開關應固定在這個*高靈敏度位置。
當要將開關安裝在行程末端時，為保證開關安裝在*高靈敏度位置，對不同氣缸，在樣本上，都已經標出離側端蓋和無桿側端蓋的距離A和B。
防爆磁性接近開關使用注意事項
1）從anquan考慮，兩磁性開關的間距應比*大磁滯距離大3mm。
2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。
3）兩個以上氣缸磁性開關平行使用時，為防止磁性體移動的相互干擾，影響檢測jing度，兩缸筒間距離一般應大于40mm。
4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的*大速度vmax。該*大速度vmax與磁性開關的*小動作范圍lmin、磁性開關鎖帶負載 的動作時間tc之間的關系為：vmax=lmin/tc
例如，磁性開關連接的電磁閥的動作時間t=0.02s，磁性開關的*小動作范圍lmin=10mm，則磁性開關能檢測的*大速度vmax=500mm/s。若氣缸活 塞的速度小于500mm/s，則此磁性開關可以使用。若活塞運動速度大于500mm/s，又沒有合適的通用型磁性開關可選，則只能選用帶延時功能的 防爆磁性接近開關。
5）安裝開關時擰緊螺釘?shù)牧匾m當。力矩過大會損壞開關，力矩太小有可能使開關的*佳安裝位置出現偏移。
6）要定期檢查磁性開關的安裝位置是否出現偏移。在設定位置活塞停止時對雙色型開關，綠燈亮為正確，紅燈亮則出現偏移了。
防爆磁性接近開關的廣泛應用與重要性
一、防爆磁性接近開關介紹
隨著工業自動化的快速發展，各種傳感器和開關設備在工業生產過程中扮演著至關重要的角色。防爆磁性接近開關，作為一種特殊類型的開關 設備，其應用越來越廣泛。本文將探討防爆磁性接近開關的工作原理、特點以及在不同行業中的應用，以展示其在現代工業生產中的重要性。
二、防爆磁性接近開關的工作原理與特點
防爆磁性接近開關是一種基于磁性感應原理的開關設備，其工作原理主要依賴于磁場的變化。當磁性物體接近開關時，其磁場將觸發開關內部 的磁性感應元件，從而產生電信號輸出。防爆磁性接近開關具有以下特點：
防爆性能：防爆磁性接近開關采用特殊的防爆設計，能夠在易燃易爆的環境中安全使用，有效避免火災和爆炸事故的發生。
耐用性：該開關采用高品質的材料和先進的制造工藝，具有較高的耐用性和穩定性，能夠在惡劣的工業環境中長時間穩定運行。
靈敏度高：防爆磁性接近開關具有較高的靈敏度，能夠準確檢測磁性物體的接近和離開，實現精確的控制和操作。
安裝方便：該開關結構緊湊，安裝簡單方便，能夠適應各種復雜的安裝環境。
三、防爆磁性接近開關的應用
防爆磁性接近開關在工業生產中具有廣泛的應用，以下是一些典型的應用場景：
石油和化工行業：在石油和化工行業中，設備和管道中常常存在易燃易爆的液體或氣體。防爆磁性接近開關可以安全地用于監測和控制這些設 備和管道的狀態，確保生產過程的安全和穩定。例如，在石油鉆井平臺上，防爆磁性接近開關可以用于監測鉆井設備的運行狀態，及時發現并 處理異常情況。
礦山和煤炭行業：在礦山和煤炭行業中，瓦斯和煤塵等爆炸性物質的存在使得安全監測和控制變得尤為重要。防爆磁性接近開關可以用于礦井 提升機、礦車計數、閘門控制等自動化控制系統中，確保礦山生產的安全和高效。例如，在煤礦井下運輸系統中，防爆磁性接近開關可以用于 實時監測礦車的運行狀態和位置，實現礦車的自動計數和調度。
自動化生產線：在自動化生產線上，防爆磁性接近開關可以用于檢測工件的位置、速度和方向等參數，實現精確的控制和操作。例如，在汽車 零部件生產線上，防爆磁性接近開關可以用于檢測零部件的到位情況，確保生產過程的順利進行。
四、結論
防爆磁性接近開關作為一種重要的工業自動化設備，在工業生產中具有廣泛的應用和重要性。其防爆性能、耐用性、高靈敏度和安裝方便等特 點使其成為易燃易爆環境中不可或缺的設備。通過不斷的技術創新和應用拓展，防爆磁性接近開關將在未來的工業生產中發揮更加重要的作用 。
雙向拉繩開關產品質量承諾：
1、產品的制造和檢測均有質量記錄和檢測資料。
2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。
產品價格承諾：
1、為了保證產品的高可靠性和先進性，山東卓信生產的產品選材均選用高端原材料生產。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以合理優惠的價格提供給貴方。
產品交貨期：一般常規格產品，款到發貨，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，需提前完工的，我公司可特別 組織生產、安裝，力爭滿足用戶需求。
產品售后承諾：產品售出，后續會為客戶提供優質的售后服務保障，出現任何問題可以與我公司售后聯系！電話15163766288
